ST-QCS-B (L-тәрізді)

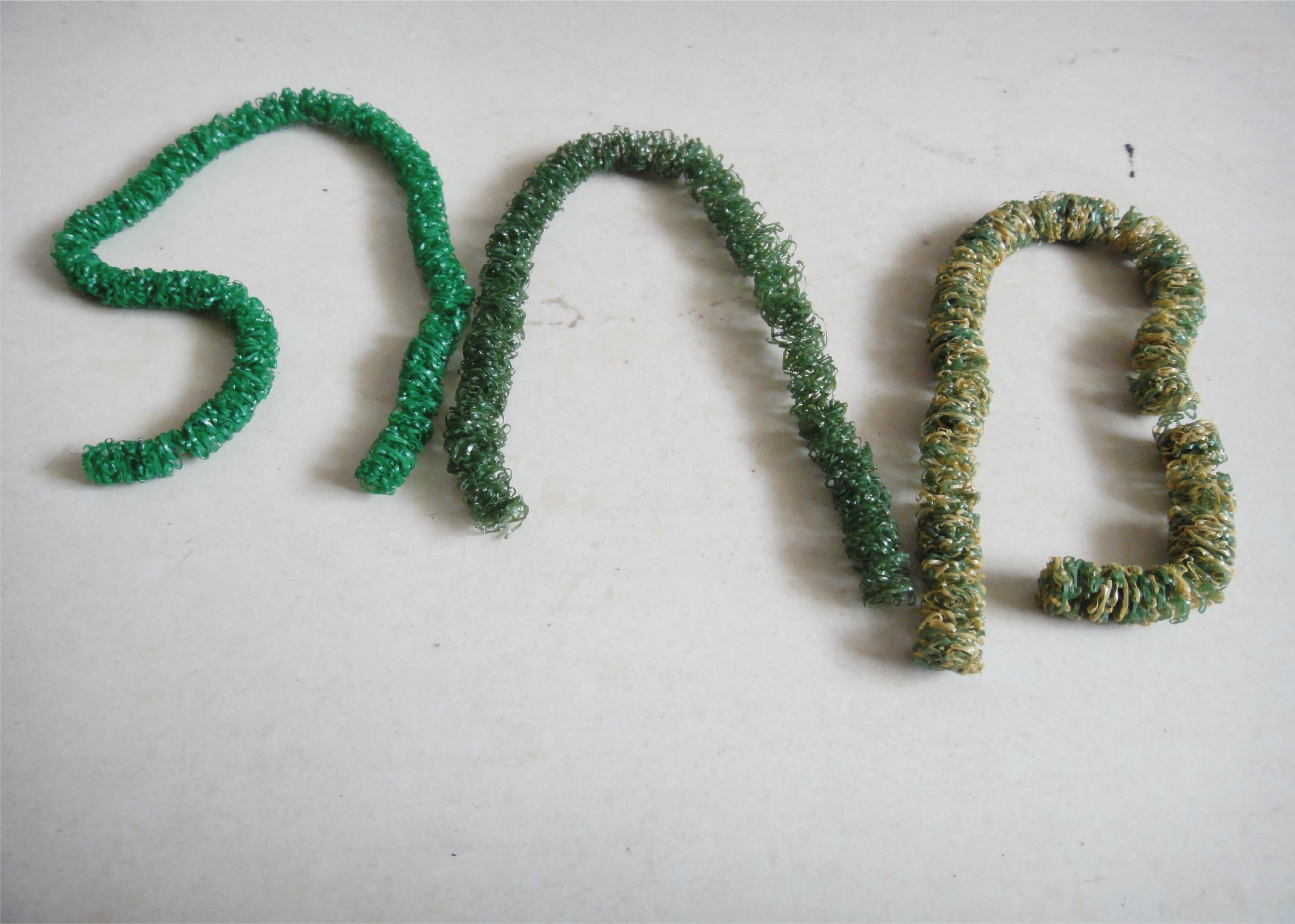

ST-QCS сериясы пластик газонға арналған бір кезеңді иілуі бар жіп өндіру желісі, қондырғы Германия, Оңтүстік Кореяның алдыңғы қатарлы технологиясы негізінде өзінің жалпы дизайн негізінде газонға арналған бір кезеңді көп тамырлы мононитьдің дұрыс емес пішіндеу құрылғысын жасайды;
Полипропилен (PP), полиэтилен (PE), нейлон 6 (PA6) сияқты жасанды газонның доғалатын сымын өндіру үшін шикізат ретінде қолдануға suitable.

Негізгі техникалық параметрлер

Модель	65×33	70×33	80×33	90×33
Негізгі шикізаттар	ПП, ПЕ	ПП, ПЕ	ПП, ПЕ	ПП, ПЕ
Екі түп бас машиналардың өндіру қуаттылығы (кг/сағ)	40 - 80	60 - 100	80 - 150	100 - 180
Жетекші қозғалтқыш (кВт)	22	30	37	45
Шаршының диаметрі (мм)	φ65	φ70	φ80	φ90
Ұзындық пен Диаметр Қатынасы (L/D)	33:1	33:1	33:1	33:1
Иінтірек Құбыры Материалы	38CrMoAlA	38CrMoAlA	38CrMoAlA	38CrMoAlA
Иінтіректің Айналу Жылдамдығы (айн/мин)	0 - 80	0 - 80	0 - 80	0 - 80
Максималды Сызықтық Жылдамдық (м/мин)	400	400	400	400
Валдың Ұзындығы (мм)	700	700	800	900
Созу қатынасы	3 - 5	3 - 5	3 - 5	3 - 5
Бұрғылар саны (бірлік)	16 - 18	18 - 24	24 - 32	32 - 36
Бір бұрғыдағы жіпшелер саны	64 - 72	72 - 96	96 - 128	128 - 144
Орама біліктерінің саны	16 - 18	18 - 24	24 - 32	32 - 36
Өрнетілген электр энергиясы (кв)	280 - 290	320 - 360	390 - 450	480 - 510
Нақты қуат (kw)	168 - 175	192 - 216	234 - 270	288 - 306
Түз сызықты типтің жалпы өлшемдері (Ұзындығы×Ені×Биіктігі) м	34×5×3 36×5×3	36×6×3 39×6×3	40×6×3 44.5×6×3	45×6×3 47×6×3
L-Түрінің жалпы өлшемдері (Ұзындық×Ені×Биіктік) м	28.5×8×3 30×8×3	30.5×8×3 34×8×3	34.5×8×3 38×8×3	39.5×8×3 41.5×8×3

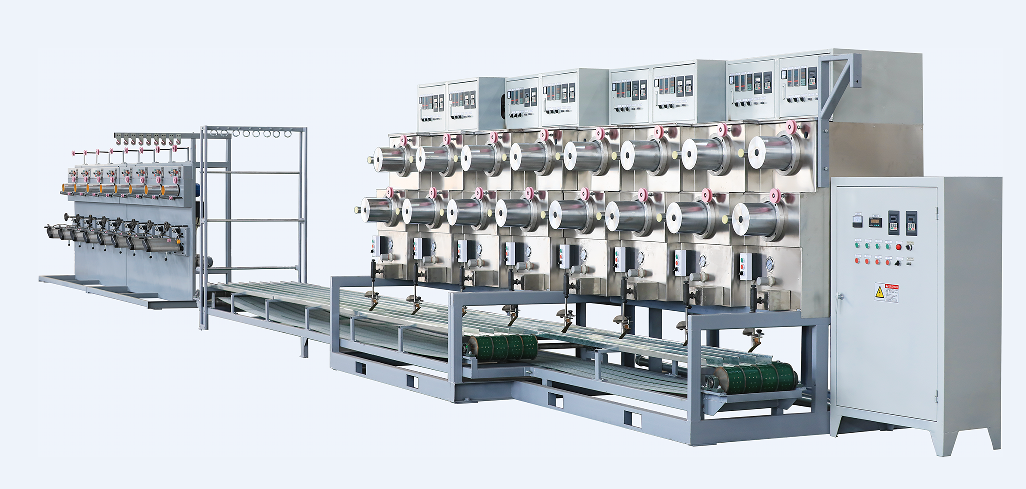

Кривошиптың кесілу және тасымалдау лентасын суыту бөлігі

●Жіптің ылғалдылығын азайту үшін екі реттік валдық тарту қыздыру жүйесі қолданылады, бұл өнімнің сапасын жақсарту үшін жақсырақ тұрақтылыққа қол жеткізеді;
●Ауа алмасу тұрақты температурадағы ыстық ауа қыздыру жүйесін, ауа қысымының өлшемін реттеу жүйесін, жоғары дәлдіктегі температураны басқару және жоғары жылдамдықта жұмыс істеу кезінде тұрақты ауа қысымын қамтиды;
●Суыту конвейері суыту әсерін қамтамасыз ету үшін ауа өткізу тесіктеріне ие.

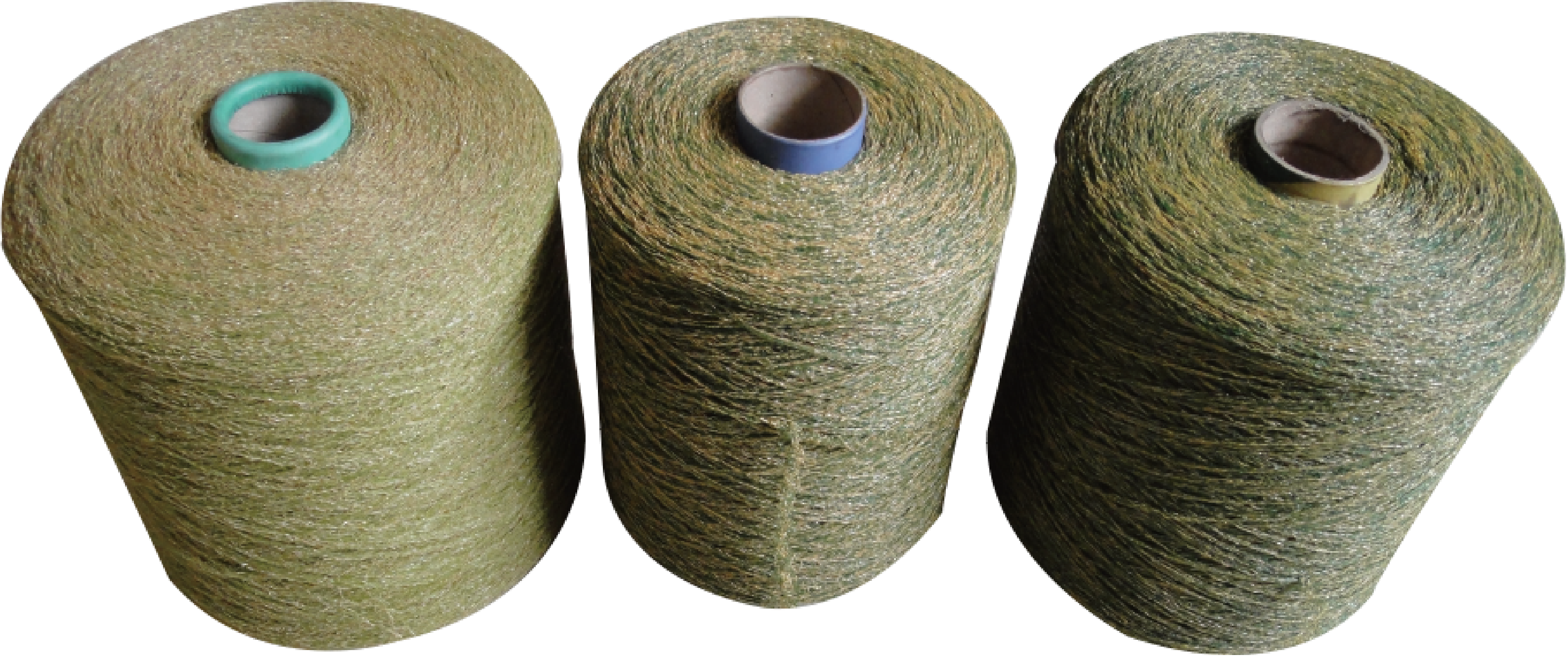

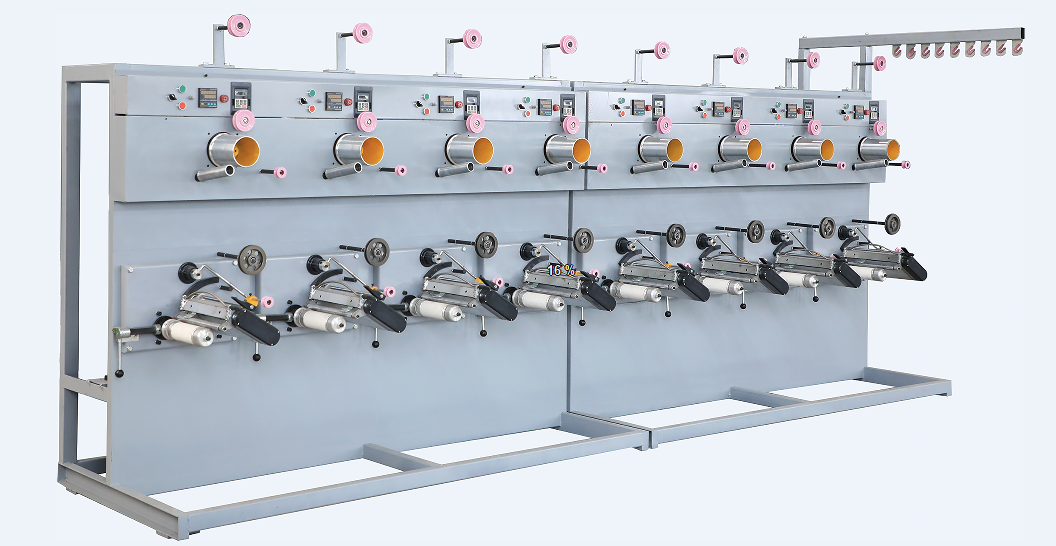

Шпульдер үшін орама бөлігі

●Орамдау айнымалы сызықтық жылдамдықтағы тарту құрылғысын қолданады. Кірі орамдардың жеке жиілікке байланысты автоматтық тұрақты көтеру күшін басқару жүйесі. Дайын өнімдері біркелкі көтеру күші мен жақсы пішінделу артықшылықтарына ие.

Шпульдер үшін орама бөлігі

●Орамдау айнымалы сызықтық жылдамдықтағы тарту құрылғысын қолданады. Кірі орамдардың жеке жиілікке байланысты автоматтық тұрақты көтеру күшін басқару жүйесі. Дайын өнімдері біркелкі көтеру күші мен жақсы пішінделу артықшылықтарына ие.
